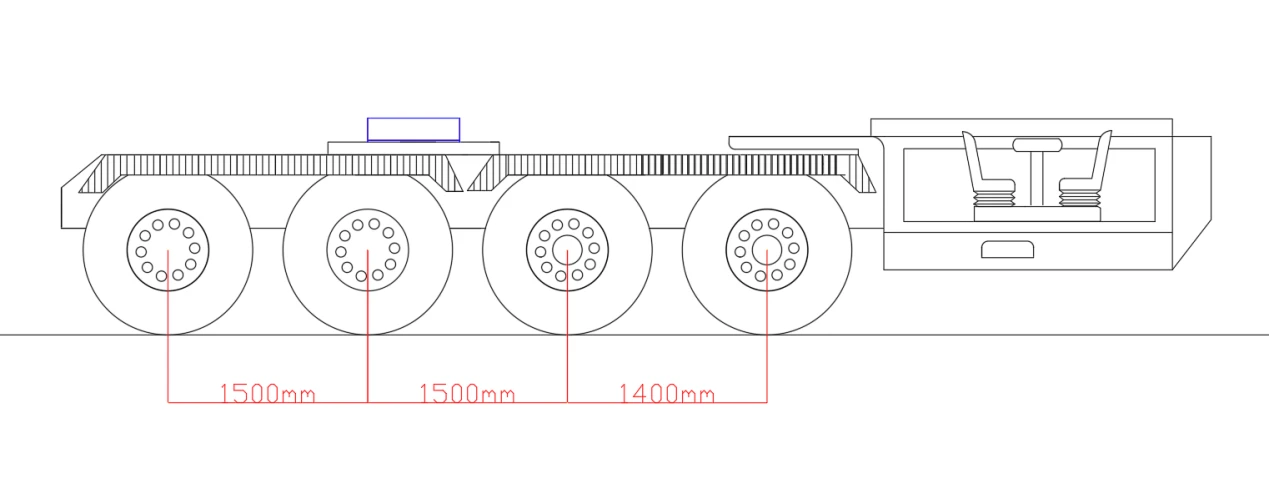

(Lukisan Ringkas)

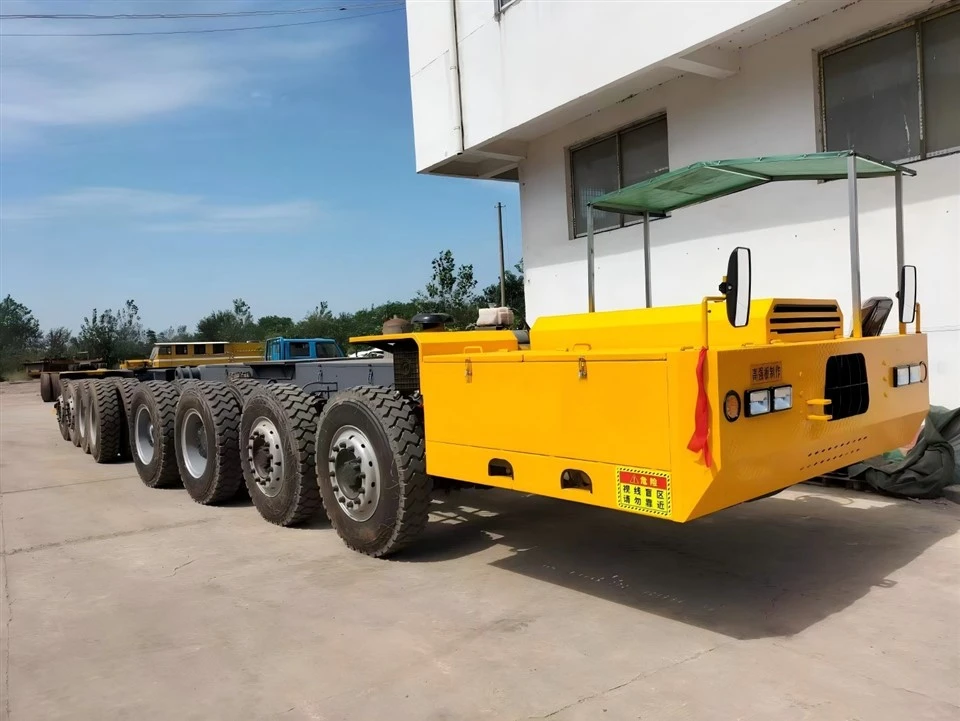

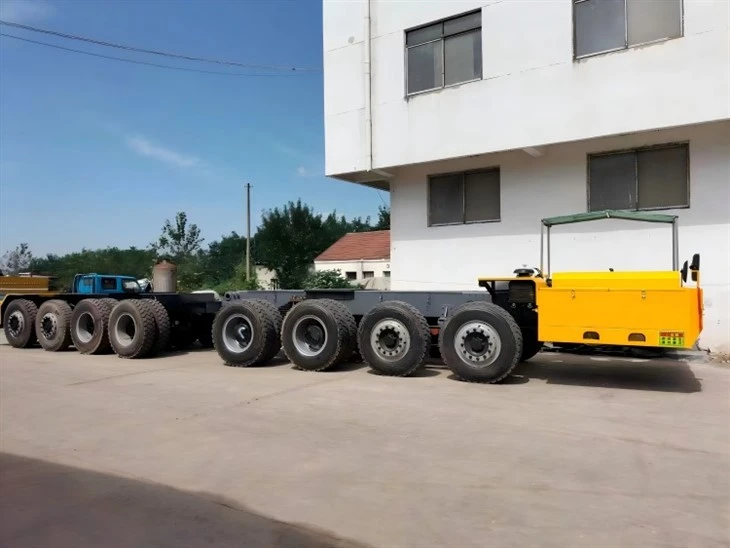

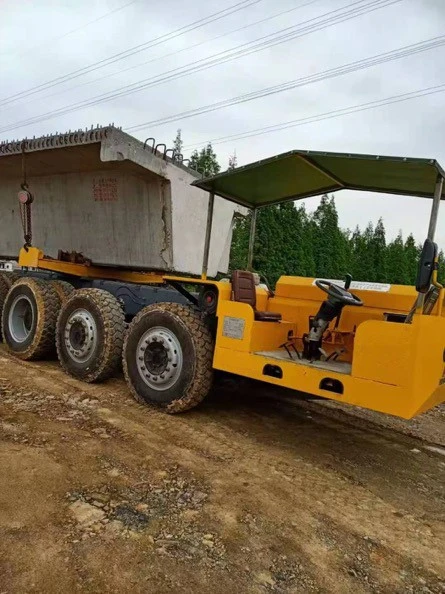

Treler Dolly Jambatan Digerakkan Sendiri Spesifikasi : Dolly trailer(kepala)
|
Enjin |
|
|
taip |
6 silinder, penyejuk air, pengecas turbo |
|
Anjakan(mL) |
11.596L |
|
Kuasa(KW) |
280KW |
|
Jenama |
Wei Chai |
|
Kotak gear |
|
|
taip |
Jenis split 400T |
|
Gear |
Manual |
|
Tork Input (N/m) |
2400(N/m)/35000(N/m) |
|
Jenama |
CEPAT(240X) |
|
Nisbah Gear |
Padankan gear rayapan kelajuan mikro jambatan |
|
Bingkai |
|
|
taip |
Struktur rasuk kotak |
|
bahan |
Q355 |
|
Tinggi (mm) |
450mm |
|
Dibekalkan oleh |
XCMG |
|
gandar |
|
|
taip |
Keluli tuang pepejal |
|
Jarak roda(mm) |
1400/1500/1500 |
|
Trek roda(mm) |
2204mm |
|
Muatan gandar tunggal (T) |
35T |
|
Unit gandar |
4 unit |
|
Pemandu |
|
|
taip |
Sistem Stereng Kren 300T XCMG |
|
Pemandu |
Kemudi gandar |
|
Sudut Steering Laras |
Tersedia |
|
Gandar stereng |
Kemudi gandar tunda |
|
tayar |
|
|
taip |
1300/25 |
|
Rim |
825-16 |
|
Penggantungan |
|
|
taip |
Mata air |
|
Brek |
|
|
taip |
Sistem brek pemotongan |
|
Depan/Belakang |
Drum |
|
Depan/Belakang |
Semua gandar dengan brek |
|
Tekanan brek (Mpa) |
8 Mpa |
|
Dimensi |
|
|
Tinggi(mm) |
1430mm |
|
Lebar (mm) |
2990mm |
|
Panjang (mm) |
8500mm |
|
Berat tara (T) |
16T |
|
Prestasi |
|
|
Kelajuan Min(m/min ) |
2.7m/min |
|
Kelajuan Maks (km/j) |
50km/j |
|
Kelajuan Memuatkan (km/j ) |
30km/j |
|
Jejari Pusingan(m) |
18m |
|
Kebolehsuaian beban berat kepada cerun membujur |
10% |
|
Kebolehsuaian beban berat kepada cerun |
3.50% |
|
Head dolly Max.Payload |
110T |
|
Pelepasan |
|
|
Piawaian Pelepasan |
Euro III |
Spesifikasi Treler Dolly Jambatan Didorong Sendiriifikasi Treler Dolly ( Ekor )
|
Engitidak |
|
|
Enjintaip |
4 lejang |
|
kuasa(KW) |
12.13KW |
|
Bingkai |
|
|
taip |
Struktur rasuk dikimpal |
|
Unit rasuk |
6 unit rasuk utama |
|
bahan |
Q355 |
|
Ketinggian(mm) |
320mm |
|
gandar |
|
|
taip |
ORVC |
|
Jarak roda(mm) |
1400/1500/1500 |
|
Laluan roda(mm) |
2180mm |
|
Muatan gandar tunggal (T) |
35T |
|
Unit gandar |
4 unit |
|
Sistem stereng |
|
|
taip |
Sistem stereng hidraulik |
|
Jenis Kemudi |
Kemudi gandar |
|
Unit stereng |
Kemudi gandar gandar |
|
tayar |
|
|
taip |
1200/20 |
|
Rim |
825-16 |
|
Penggantungan |
|
|
taip |
Penggantungan artikulasi |
|
Brek |
|
|
taip |
Sistem brek udara |
|
Depan/Belakang |
Drum |
|
Depan/Belakang |
Semua gandar dengan brek |
|
Tekanan brek(Mpa) |
8 Mpa |
|
Dimensi |
|
|
Ketinggian(mm) |
1430mm |
|
Lebar(mm) |
2850mm |
|
Panjang(mm) |
6100mm |
|
Berat tara(T) |
8T |
|
Muatan Dolly Ekor ( T ) |
110T |
Sistem Brek Treler Dolly Jambatan Sendiri
Sistem brek menggunakan sistem brek jenama Wanan, dan jarak breknya ialah 2m pada kelajuan pemunggahan 30km/j, yang berada dalam julat standard peralatan pengangkutan berskala besar China.

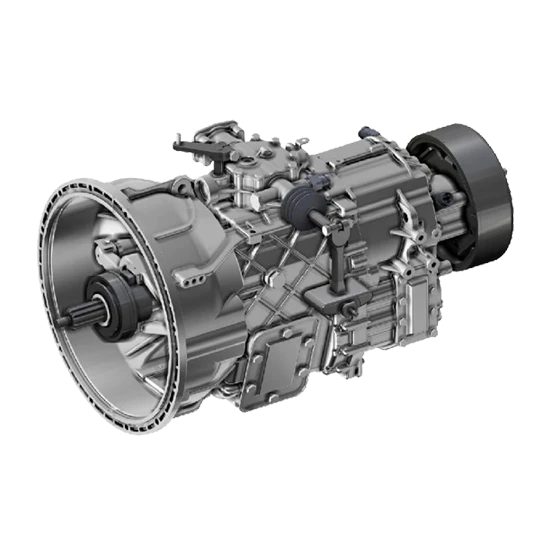

Sistem Penghantaran Treler Dolly Jambatan Sendiri
|
taip |
10JSD180 |
Jenama |
CEPAT |
|
Siri |
10 Gear |
Gear |
10 Gear |
|
Jenis Suis: |
Manual |
Gear Hadapan |
10 |
|
Gear Undur |
10 |
Jenis Suis: |
Manual |
|
Tork Input Maks: |
2400N.m |
Nilai Rpm: |
2600rpm |
|
Sychronizor |
- |
Nisbah Gear Pertama: |
14.86 |
|
Nisbah Gear Kedua: |
11.02 |
Nisbah Gear ke-3: |
8.07 |
|
Nisbah Gear ke-4: |
6.02 |
Nisbah Gear ke-5: |
4.46 |
|
Nisbah Gear ke-6: |
3.33 |
Nisbah Gear ke-7: |
2.47 |
|
Nisbah Gear ke-8: |
1.81 |
Nisbah Gear ke-9: |
1.35 |
|
Nisbah Gear ke-10: |
1 |
Nisbah Gear Songsang 1: |
14.24 |
|
Nisbah Gear 2 Terbalik: |
3.19 |
Berat kotak gear |
325kg |
|
Kapasiti minyak |
14.5L |
Jenis Operasi: |
Boleh dikawal dengan tuil tunggal atau tuil berganda |
*Kotak tambahan kelajuan ultra-rendah (produk dibangunkan secara bebas): kelajuan paling perlahan ialah 3-5m/min, tork maksimum ialah 350000*m
Treler Dolly Jambatan Digerakkan SendiriSistem galas beban:

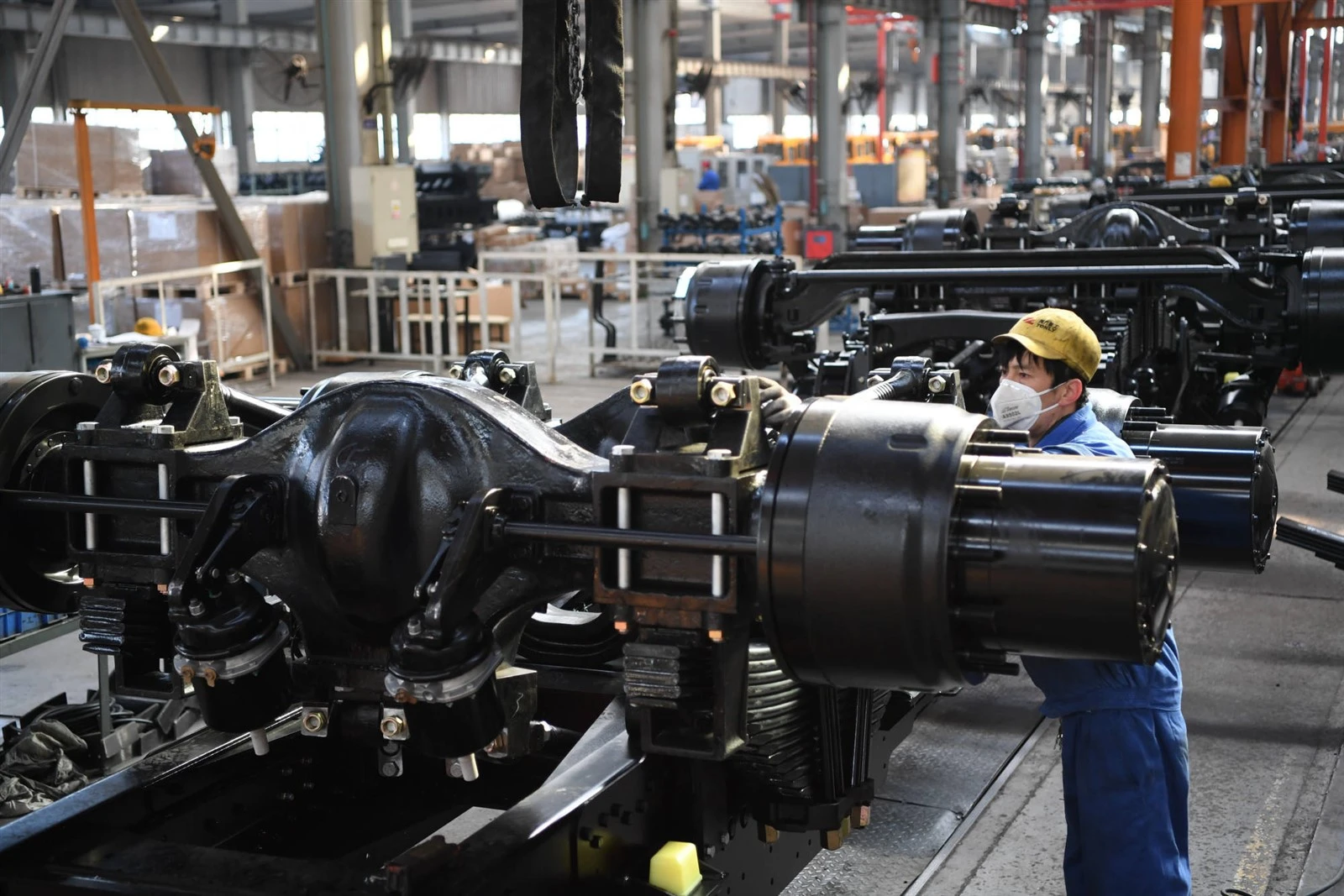

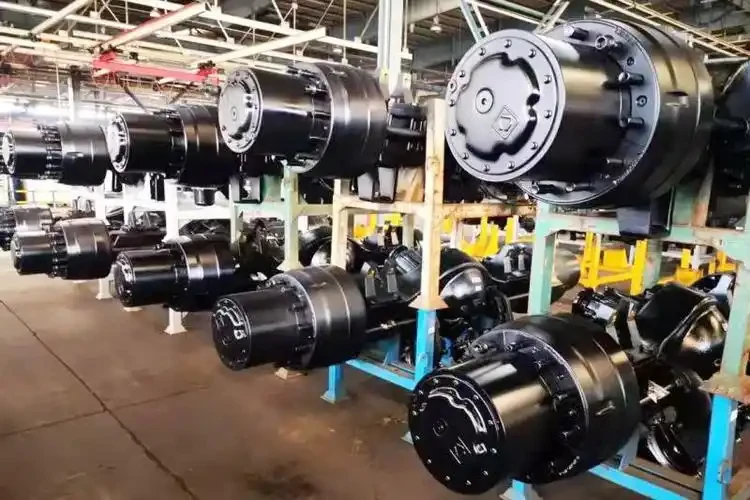

(1). Gandar menggunakan parameter gandar perlombongan XCMG/Pengxiang seperti berikut:
(2). Beban gandar berkadar gandar pemacu (t): 2*35
(3). Nisbah kelajuan: 10.723, 11.70, 12.87, 14.298, 16.086
(4). Spesifikasi brek (mm): 500*240
(5).Kaedah pemasangan roda: bolt tayar 12-M24*1.5, diameter bulatan padang: 425
Treler Dolly Jambatan Digerakkan SendiriJambatan arah
Sudut stereng: 33.5 darjah
Beban gandar berkadar (t): 2*25
Struktur dan kelebihan fungsiTreler Dolly kami:
Pandangan Terakhir Terhadap Produk
1. Treler Dolly kilang kami menggunakan sistem stereng kereta dan sistem brek udara. Sistem rasuk, gandar dan stereng semuanya dihasilkan oleh XCMG, dan semua bahagian dijamin serba baharu dengan jaminan kualiti penuh.
2. Suspensi kereta penuh boleh mengurangkan kesan jalan pada kenderaan dan plat rasuk.
3. Gandar adalah jambatan keluli tuangan penting dengan ketepatan brek yang tinggi.
4. Semua gandar peralatan kilang kami mempunyai brek, dan sistem brek udara kereta boleh memastikan bahawa masih ada brek apabila litar udara rosak.
